Re: Фоновая подсветка телевизора Ambilight
Цитата:
Сообщение от
SBorovkov
если будет заметное количество зон с цветом 255, за счет динамичности картинки, эти зоны будут меняться. И первый же кадр без цветов 255 приведет к синхронизации передающей и принимающей стороны.
Хотелось бы обойтись ограничиться минимальной возможностью сбоев. Главное, что для этого немного и надо - сравнить с 0xFF и подставить некое максимальное значение.
Цитата:
Если будешь использовать мой код и с ним будут проблемы, обращайся.
Спасибо, только какой именно? :) Честно говоря, я бы хотел вообще не касаться кода...:rolleyes: Осваивать ещё и виндовое программирование... Я вообще хотел бы, чтобы программную часть для подстройки зон кто-нибудь написал бы... И это вторая причина желания ограничения максимального значения. Иначе мне придётся делать два режима приставки - настройка, и ваять для неё программу на LabView и режим приёма данных от Chipовской программы. Не проблема, но две программы для одного девайса - не самый красивый вариант :)
Цитата:
Кстати, ленту я купил, 5 метров, а вот подсветку так и не собрал.
В чём проблема-то? :)
Цитата:
По поводу эфира - не знаю как другие телеки, а мой samsung lcd шлет в видеовыход (тюльпан) эфир,
Это хорошо. Тогда можно вплотную приблизиться к оригиналу :)
Re: Фоновая подсветка телевизора Ambilight
Не, я с свое время написал код для AVR, который должен позволять ШИМ'ить с частотой 100 герц для 48 одноцветных каналов, вот тут по-моему http://www.compcar.ru/forum/showpost...8&postcount=41
По поводу светодиодной ленты - да чего-то в падлу стало :-). Придумал вроде как можно удобно сделать, чтобы провода не паять - смотри
http://www.compcar.ru/forum/showpost...5&postcount=81
и
http://www.compcar.ru/forum/showpost...2&postcount=83
Но посмотрел, шлейф продается рулоном, 30 метров. Либо - в чип и дипе по такой цене, что можно вместо 4х метров рулон купить :-)... В общем идея как-то сдохла.
Вложений: 1
Re: Фоновая подсветка телевизора Ambilight
Цитата:
Сообщение от
SBorovkov
в свое время написал код для AVR, который должен позволять ШИМ'ить с частотой 100 герц для 48 одноцветных каналов
А, в этом смысле.
Ну с FPGA это всё немного проще и чуть сложнее :) Ставится N-разрядный сдвиговый регистр, каждый разряд которого управляется отдельным ШИМом и всё это выпихивается наружу в цепочку сдвиговых регистров, выведенных на светодиоды.
Цитата:
По поводу светодиодной ленты - да чего-то в падлу стало :-). Придумал вроде как можно удобно сделать, чтобы провода не паять - смотри

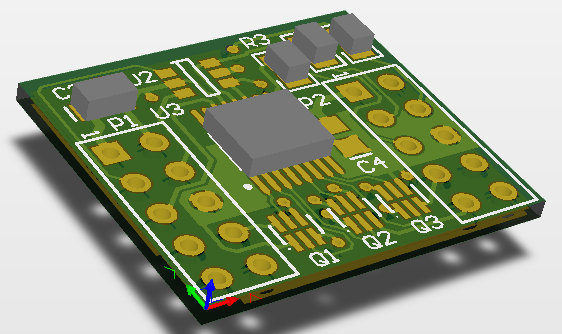

Да, видел. Проблема в том, что чем больше зон, тем шире шина, тем дороже и тем неудобнее вести её вокруг ТВ. В моём случае используется 10 проводная шинка, из которых 4 провода - выходы на светодиодную ленточку
http://www.compcar.ru/forum/attachme...1&d=1286055471
Получается одна такая платка между парой зон.
Цитата:
Но посмотрел, шлейф продается рулоном, 30 метров. Либо - в чип и дипе по такой цене, что можно вместо 4х метров рулон купить :-)
Вот-вот :)
Вложений: 1
Re: Фоновая подсветка телевизора Ambilight
SBorovkov
Интересные ты компоненты находишь :)

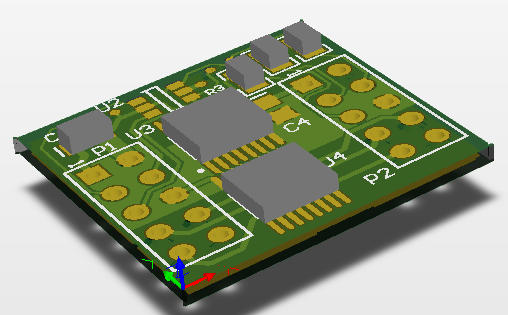

По твоим следам я нашёл очень приятный чип для второй версии этой платки: ULN2003A
нужно посмотреть, как оно будет в разводке. А то сборки, что я применил, уж больно тонконогие...
=================
Ага, вот так будет выглядеть:
http://www.compcar.ru/forum/attachme...1&d=1286179390
:)
Re: Фоновая подсветка телевизора Ambilight
рад, что помог :-).
У сборки дарлонгтона известный недостаток - не до конца открываются транзиторы, поэтому падение напряжения и тепловыделение большое. Я пару вечеров убил на то, чтобы найти такую же сборку полевиков с TTL управлением, но фиг, не нашел :-(.
Re: Фоновая подсветка телевизора Ambilight
Цитата:
Сообщение от
SBorovkov
У сборки дарлонгтона известный недостаток - не до конца открываются транзиторы, поэтому падение напряжения и тепловыделение большое.
Серьёзно? :confused:
А какое там напряжение получается на выходе? TI говорит, что их компоненты работают от CMOS/TTL
Они там разные есть, надо бы, наверное сэмплы заказать и попробовать поуправлять той же светодиодной полоской.
Re: Фоновая подсветка телевизора Ambilight
На сборке падает от 0.5 до 1.5 вольт в зависимости от тока, смотри даташит http://focus.ti.com/lit/ds/symlink/uln2003a.pdf 10-я страница первый график "COLLECTOR-EMITTER SATURATION VOLTAGE vs COLLECTOR CURRENT (ONE DARLINGTON)"
Я приводил расчет тепловыделения, примерно когда придумал использование шлейфов, поищи в этой теме. Там для dip корпуса вроде хватало, для soic - не считал. Смысл в том, что несмотря на заявленные 500мА на вывод, надо считать суммарное тепловыделение. А при 500мА на каждом выводе, получается сильно больше максимальной выделяемой мощности.
По поводу сборки дарлингтона и падения напряжения лучше прочитать тут:
http://easyelectronics.ru/upravlenie...a-chast-2.html
Объяснение недооткрытия силового транзистора в первых нескольких комментариях.
Re: Фоновая подсветка телевизора Ambilight
Посмотрел. Да, действительно, не меньше 0.5В. Неприятно. Для управления релюшками сгодилось бы, а вот для нашего применения, где на ленточке резисторы уже припаяны и переделывать не будешь, слишком много проблем. Значит остаюсь с оригинальным дизайном.
Спасибо.
Re: Фоновая подсветка телевизора Ambilight
Я думаю, что это падение напряжения не есть проблема для функциональности. И светиться будет примерно так же. Единственное - надо будет немного подправить баланс белого.
Единственное, что не даст падения напряжения - полевики, отдельные или в составе чего-либо - не суть.
UPD: проверить очень просто - надо запитать ленту от 11 вольт (вместо 12) и посмотреть чем она будет светить. Если более-менее белым, то это легко скомпенсировать поправочными коэффициентами по каждой компоненте.
Re: Фоновая подсветка телевизора Ambilight
Проект работает ещё? Просто собираюсь замутить что-то похожее, но c драйверами LED по SPI для уменьшения количества проводов. Что-то вроде Allegro A6279 или его дешевого аналога tb62706.
