:) Если есть желание выложи кнопки тоже, нарисую чтонибудь поинтереснее. Хотел спросить: Можно сделать возможность после нажатия паузы двигать картинку хотябы погорезонтали относительно шкалы?
Вид для печати
А ты на мои кнопки не смотри если хочешь можешь делать любые , любого цвета и размера. Нужно еще сделать такие же кнопки только другого цвета , имитация нажатия
Свои кнопки прикладываю на всякий случай, может они подойдут
Двигать изображение теоретически можно , только мне нужно подумать как это реализовать .
Было бы супер если можно будет двигать картинку. Кнопки щас нарисую выложу.

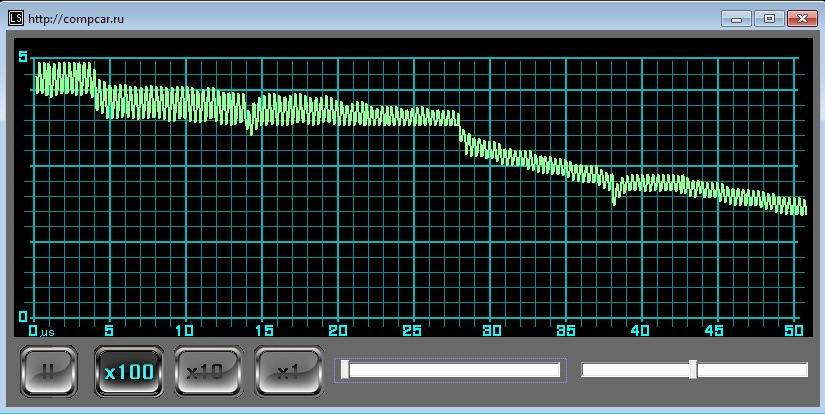

Попробуй как тебе такой вариан? Могу сделать что бы картинка двигалась только на паузе
Воoбще супер, спасибо. Вот кнопочки.
Вроди нормально, Только вот никак не могу я что то подружиться с новой версией. Замеряю сиенал и приходится ловить его паузой чтоб рассмотреть. Кстати в режиме х100 0-10 равно 1мс, правильно?
Какой длительности сигнал измеряешь?
Считать нужно так, измеряешь сколько делений длительность твоего сигнала, например получил 3, потом умножаем на значение активной кнопки, например х100, получаем 300мкс или 0.3мс
Ну все верно, от 0-10 (10 делений) * 100 = 1000 мкс или 1мс. Кстати у тебя тоже посторонние сигналы всплывают? На стационарном осцилографе никаких помех нету, чистый сигнал. Замеряю сигнал шим 5v 50Hz low=18,5мс high=1,5мс сигнал скачет ужасно, бегунок синхронизации не помогает, вылавливаю картинку паузой. Я думаю изза того что длинноватый сигнал и не вмещается в рамки/длинну шкалы проги. И еще: Какая чувствительность входа? если сигнал 5v нужен делитель? Я запускал на прямую, пробовал с щупом 1:10 на выходе полный бред.
Посторонний сигнал выскакивает с правой стороны, похоже сто стек пересекается с буфером , буду разбиратся
50Гц не замерить так как полная шкала рассчитана на 1 период 200Гц
Измеряемые уровни от 0 до 5в, можно в скетче повысить от 0 до 2,5в
Если милливольты измерять то придется операционный усилитель ставить
P.S.
Нашел трекбар, на который можно картинки прилепить
Если интересует то могу выложить скриншот с размерами
