    По умолчанию DC/DC преобразователь +5в для периферии.

    В нашем интернет магазине появился в продаже идеальный преобразователь для перефирии CarPC с выходным напряжением +5в 2,5А
    Его можно использовать для перифирии и активных хабов.
    Его приемущество в том что у него гальваническая развязка земли, а это значит то что если им запитывать USB звуковые или видео карты, то исключается всякая возможность проникновения помех компьютера в полезный сигнал. Silabs и Lart теоретически должны лучше работать , потому как их качество приема сильно зависят от помех компьютера.
    Теперь не нужно ни каких автомобильных релюшек для включения БП , достаточно пдвесить 1 маломощный транзистор для его отключения.
    И это все уместилось в размер корпуса меньше чем спичечный коробок, благодаря высокой частоте преобразования 350кГц
    Для управления включением этого преобразователя достаточно на его управляющий вход подать +5в от БП вашего CarPC.

    Входное напряжение от +9в до +36в
    Выходное напряжение +5в
    Выходной ток 2А
    Электрическая прочность изоляции: 1500 В
    Встроенный фильтр электромагнитных помех
    Управляющий вывод включение/выключение
    Защита от короткого замыкания: продолжительная, автовосстановление
    Защита от перегрузки, перенапряжения
    Защита от обратного напряжения
    Диапазон рабочих температур -30...+71 °C
    Точность выходного напряжения ±2%
    Металлический корпус(радиатор) 50x25x9 мм

    Цена 700руб.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

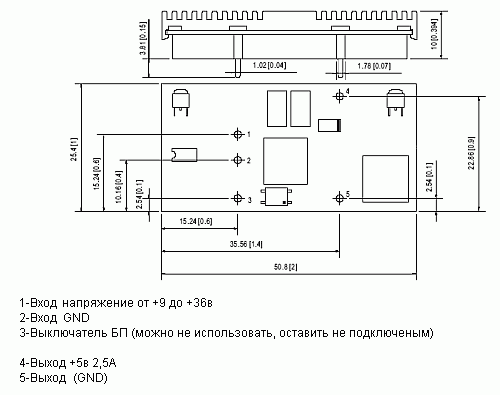

Название:	dc_dc_5v.png
Просмотров:	7167
Размер:	4.9 Кб
ID:	3999   Нажмите на изображение для увеличения.

Название:	contr.png
Просмотров:	6700
Размер:	1.8 Кб
ID:	4001
    Изображения Изображения
    Последний раз редактировалось Chip; 22.04.2011 в 00:00.

  2. #2
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    50
    Сообщений
    13,335
    Вес репутации
    10

    По умолчанию Re: DC/DC преобразователь +5в для периферии.

    Сегодня при помощи этого преобразователя решили вопрос шумов в звуковом тракте и выкинули Mistery GL за не надобностью. Вообщем все элементарно просто и надежно получилось ну плюс в том нет теперь в звуковом тракте никаких шумов и лишних устройств, хотя на слух отличить качество звука с Mistery и без него на звуковой карте e-mu 0202 мы не смогли, но зато теперь можно спокойно спать и не думать что в звуке есть лишняя деталь
    Управляющим сигналом для включения блока преобразователя служит +5в от USB разьема РС, резистор не дает включится преобразователю если разьем выдернут из слота USB. Питание полность гальванически развязано и по земле от звуковой карты не текут токи которые и вылазили раньше в виде помех в звуке.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	contr.png
Просмотров:	17429
Размер:	1.6 Кб
ID:	4107
    Последний раз редактировалось Chip; 29.09.2009 в 13:20.

  3. #3
    Модератор Аватар для vladsmir
    Регистрация
    03.10.2008
    Возраст
    47
    Сообщений
    1,041
    Вес репутации
    396

    По умолчанию Re: DC/DC преобразователь +5в для периферии.

    Цитата Сообщение от Chip Посмотреть сообщение
    Сегодня при помощи этого преобразователя решили вопрос шумов в звуковом тракте.
    Каким образом решили? Звуковуху запитали?
    Автозапчасти из Кореи. http://parts-kor.ru
    Мой проект Завершен http://compcar.ru/forum/showthread.php?t=2973

  4. #4
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    50
    Сообщений
    13,335
    Вес репутации
    10

    По умолчанию Re: DC/DC преобразователь +5в для периферии.

    Выложил схемку
    Теперь в очереди тестирования запланирован Silabs, может быть удастся выжать с него максимум. Потом буду с питанием хаба разбираться, что бы небыло общей земли.
    Последний раз редактировалось Chip; 19.04.2009 в 02:18.

  5. #5
    Гуру Аватар для ashu
    Регистрация
    29.01.2008
    Возраст
    47
    Сообщений
    1,161
    Вес репутации
    529

    По умолчанию Re: DC/DC преобразователь +5в для периферии.

    А сколько кушает преобразователь сам по себе во включенном и выключенном состоянии? Мучил тот, что продавался в чипэнддипе - при отсутствующих потребителях кушал дофига - более 1А на 12В...
    С уважением, Алексей
    Мой Prius NHW11

  6. #6
    Модератор Аватар для vladsmir
    Регистрация
    03.10.2008
    Возраст
    47
    Сообщений
    1,041
    Вес репутации
    396

    По умолчанию Re: DC/DC преобразователь +5в для периферии.

    Цитата Сообщение от ashu Посмотреть сообщение
    А сколько кушает преобразователь сам по себе во включенном и выключенном состоянии? Мучил тот, что продавался в чипэнддипе - при отсутствующих потребителях кушал дофига - более 1А на 12В...
    Так там для того управляющий вход и присутствует. При подаче на него менее ~2.5В на выходе будет 0.
    Автозапчасти из Кореи. http://parts-kor.ru
    Мой проект Завершен http://compcar.ru/forum/showthread.php?t=2973

  7. #7
    Модератор Аватар для vladsmir
    Регистрация
    03.10.2008
    Возраст
    47
    Сообщений
    1,041
    Вес репутации
    396

    По умолчанию Re: DC/DC преобразователь +5в для периферии.

    Цитата Сообщение от Chip Посмотреть сообщение
    Выложил схемку
    Теперь в очереди тестирования запланирован Silabs, может быть удастся выжать с него максимум. Потом буду с питанием хаба разбираться, что бы небыло общей земли.
    Я как раз по этой схеме хаб запитал, только все нет времени проверить в машине.
    Автозапчасти из Кореи. http://parts-kor.ru
    Мой проект Завершен http://compcar.ru/forum/showthread.php?t=2973

  8. #8
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    50
    Сообщений
    13,335
    Вес репутации
    10

    По умолчанию Re: DC/DC преобразователь +5в для периферии.

    Вот с хабом может быть земля не отвяжется, можно проверить тестером

  9. #9
    Модератор Аватар для vladsmir
    Регистрация
    03.10.2008
    Возраст
    47
    Сообщений
    1,041
    Вес репутации
    396

    По умолчанию Re: DC/DC преобразователь +5в для периферии.

    Цитата Сообщение от Chip Посмотреть сообщение
    Вот с хабом может быть земля не отвяжется, можно проверить тестером
    Завтра проверю, а откуда ей взяться? Я от входа хаба оторвал "+" и "-". Т.е., грубо говоря, вместо входного гнезда на твой схеме - у меня вход хаба, а вместо выходного дорожки, к которым входное гнездо было припаяно.
    Автозапчасти из Кореи. http://parts-kor.ru
    Мой проект Завершен http://compcar.ru/forum/showthread.php?t=2973

  10. #10
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    50
    Сообщений
    13,335
    Вес репутации
    10

    По умолчанию Re: DC/DC преобразователь +5в для периферии.

    Ну если по этой схеме то все ок. Я просто думал что ты через разьем питания хаба подключил. Давай быстрей тестируй в машине, мне хоть с лартом не придется заморачиваться
    Последний раз редактировалось Chip; 19.04.2009 в 02:59.
