Toyta J95 (Prado)

[borgul]

Предисловие:
Задумался над этим давно. В 2007 году , зимой, наткнулся на эту тему на писикаре - загорелся. В то время была Honda CRV, все смотрел и думал - куда и что.
Первое что для себя решил - минимальный бюджет (все что смогу - сам). В том же 2007 начал разбираться с блоком питания. Решил делать БП SL (квалификация в электронике на тот момент- 0000). Повозившись зима-весна 2007 забросил на 1 год. И вот в 2009 году 95 приобрел PRADO, решил -даешь комп в машину.

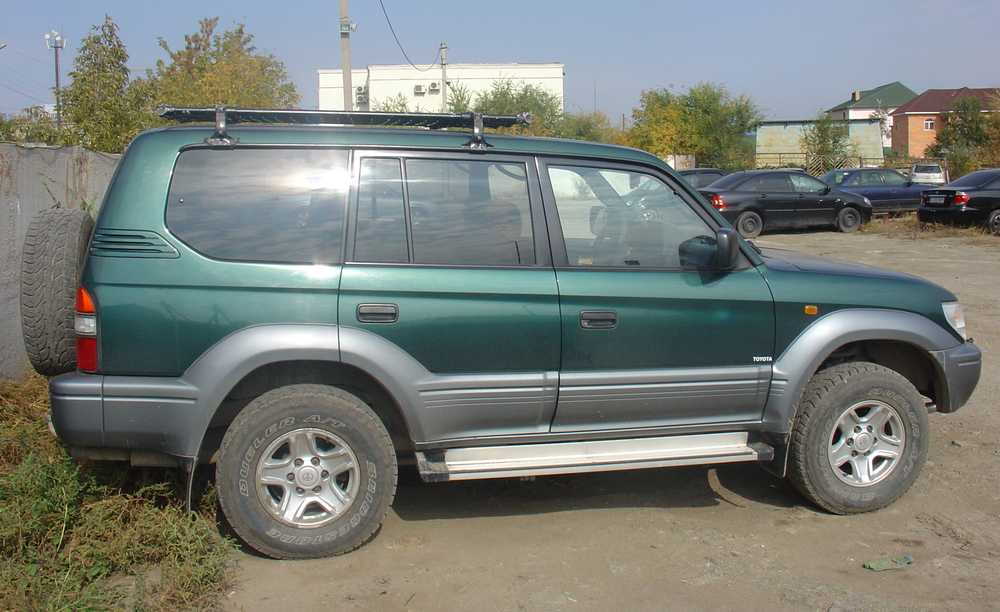

Вот собственно и подопытный:
P.S. Пишу сумбурно и несвязанно, ибо технарь, а не филолог.

[borgul]

Начнем: --- БП
Главное для меня было - блок питания. Начал я с БП SL. Что удивительно - заработал с первого раза у человека далекого от элетроники. Протестировал, получил где-то 65 процентов кпд. Подумал маловато - стал делать гибрид 2х трансформаторный (12в отдельный канал и 5в канал с него через стабилизатор 3,3в) - тоже не понравился. Стал делать трех трансформаторный - каждое напряжение - отдельный канал. КПД выше 72 и в нем не добился. к тому же похоже из-за взаимных наводок у него жутко звенели трансы. Все эхто время идеи брал с сайта, а платы разводил под свои компоненты и в конце пришел к концепции "печенек". ШИМ и защита - отдельная плата (делая очередную версию БП просто брал "печеньки" со старого). На основной плате только силовые элементы. Последним и рабочим блоком питания был симбиоз БП SL с моими печеньками шима и защиты. Также распаралелил транзистры по методу МАКСА - по 2 на плече. также запаралелил для тепловой разгрузки выхдные диоды на 5в канале. В итоге плучил примерно 78 кпд. грузил ватт на 100. запас похоже еще есть но нагрузки достойной тогда не было для тестов.
Самое проблемое в начале - упорно искал подходящее ферритовое кольцо для трансформатора, да так и не нашел. в итоге сработался с ш - образным сердечником компового БП - ни чем не уступает.
На фотках трехтрансовый и последняя версия.
Не критиковать, что большой - разрабатывался под конкретный корпус, где место было.

[borgul]

Выкладываю разводку плат под свой БП - рабочий. Может кому пригодится. В архиве основная плата, шим и защита на базе мик. 7510. "печеньки " ставятся вертикально к плате. Не ругать, выкладываю как есть. на вопросы по разводке и монтажу отвечу. Схему не рисовал.

[borgul]

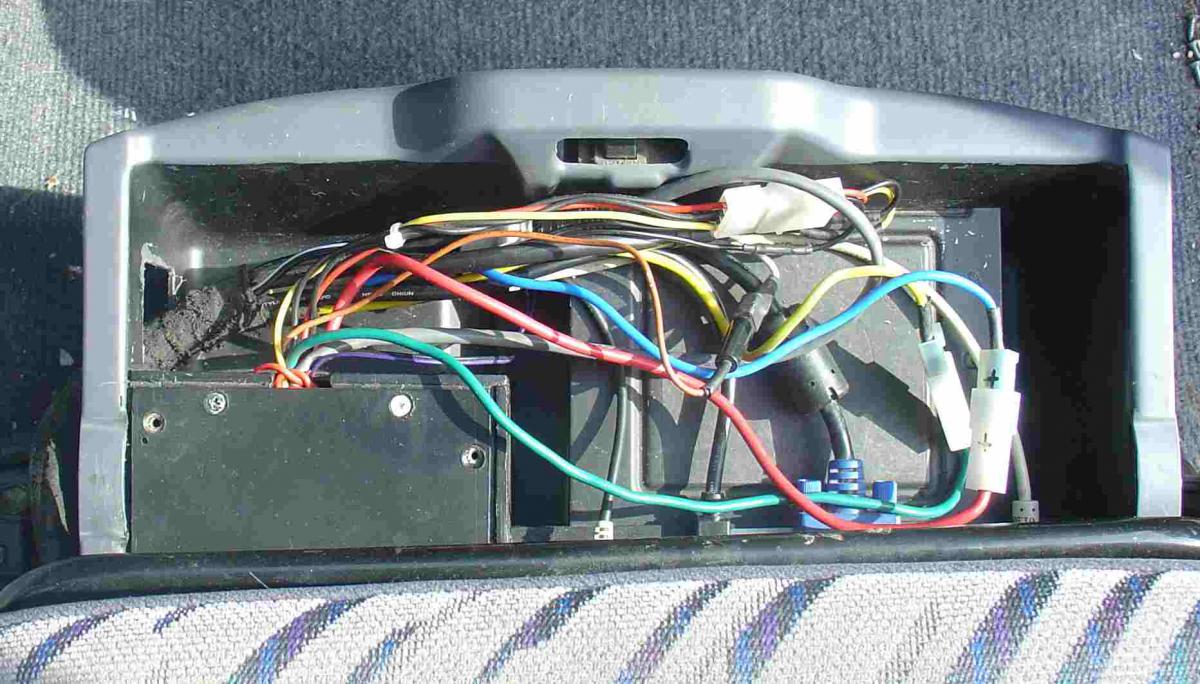

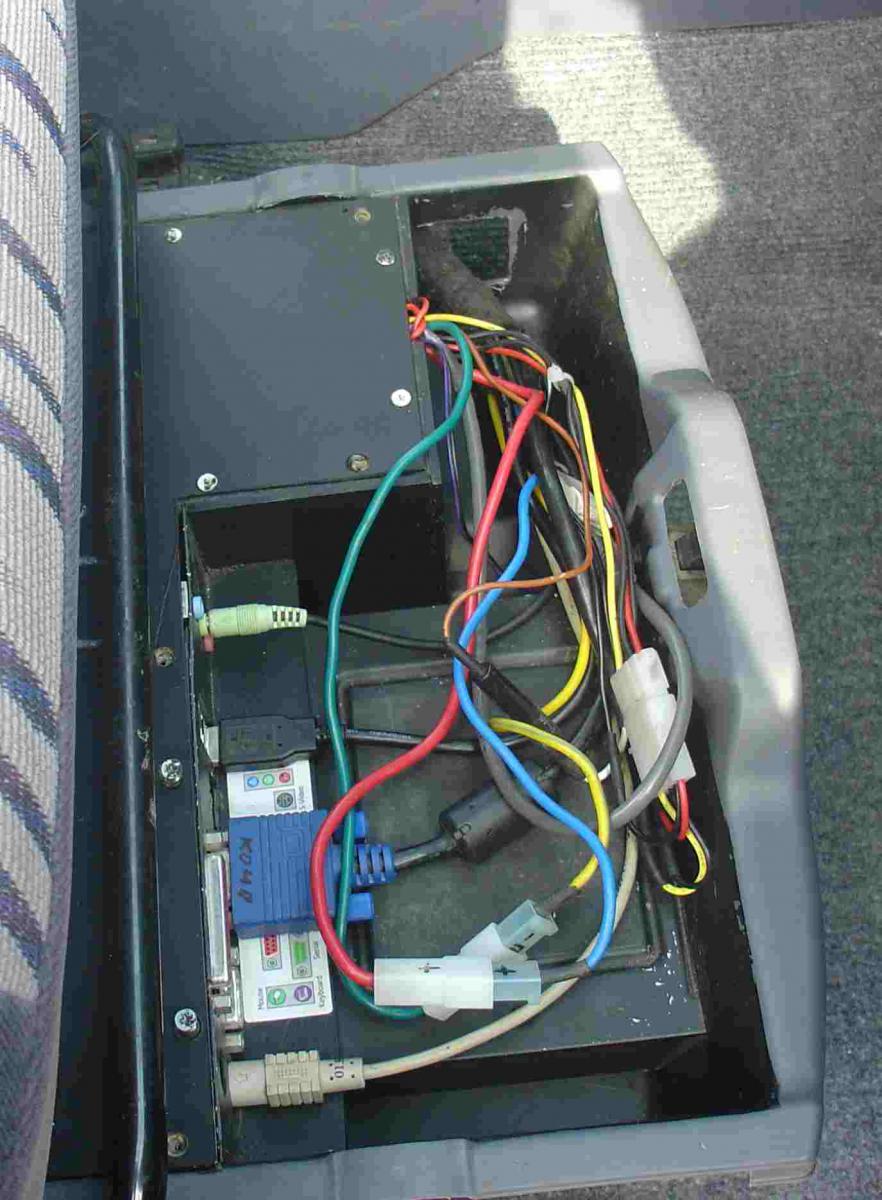

Корпус.
При покупке сразу приглядел перчаточный ящик - ну думаю то самое для компа!
БП был готов, мамка на атоме куплена, DVD старый валялся..
Вобщем взял я пластик, клей, самабичеание и вот что вышло:

[borgul]

Далее...

[borgul]

Далее......

[borgul]

Далее..

[borgul]

Далее.

[borgul]

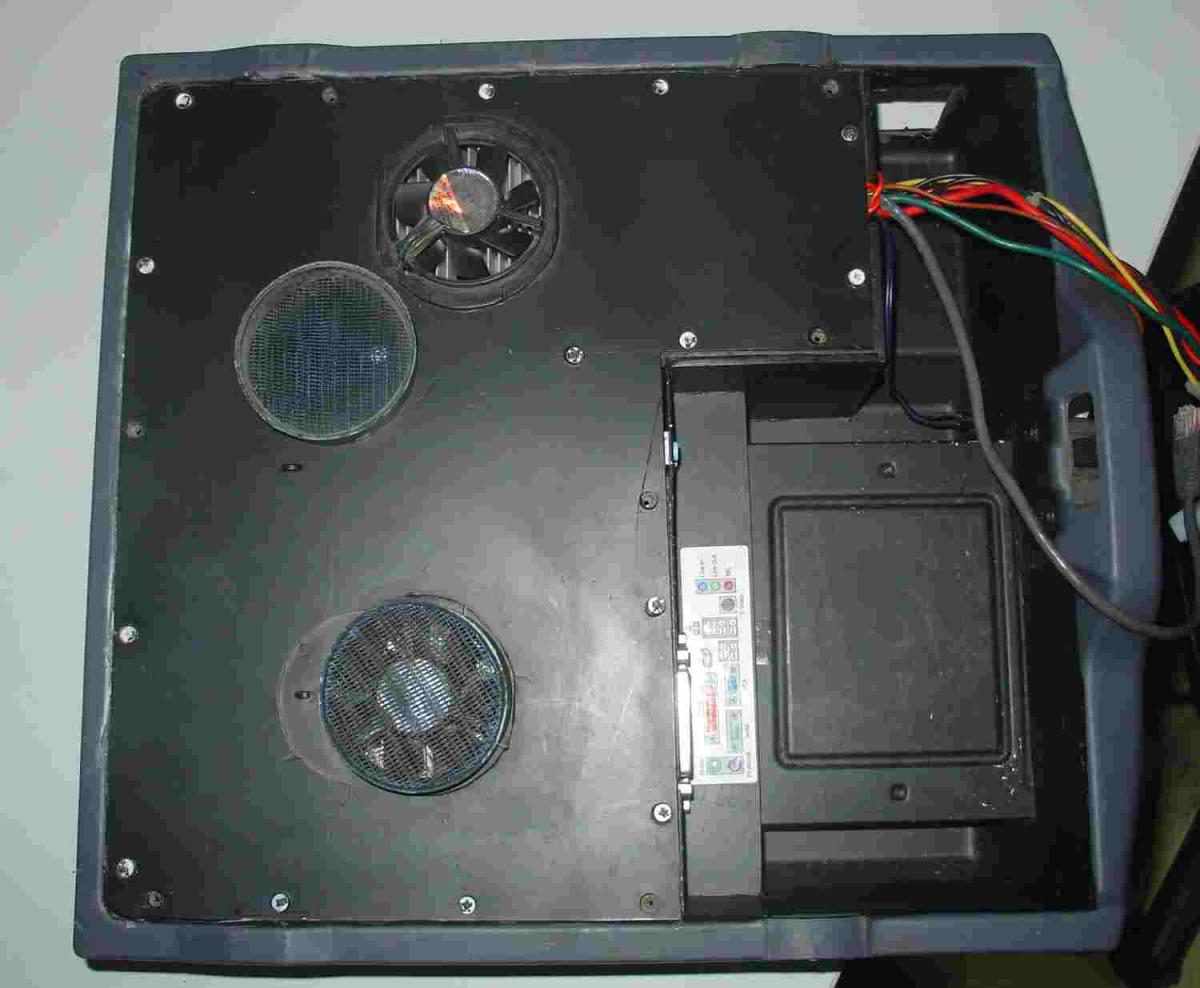

На вентиляторы одел чехлы для грубой пыли. Сделал из крышек баллончиков краски, которой красил корпус, и сетки от комаров. Режется два кольца. На одно накладывается сетка, второе натягивается на первое. а затем все вместе плотно одевается на вентилятор от 4 пня.

[borgul]

Теперь монитор.
Концепция подразумевала ничего не резать. Посему было решено изготовлять накладной.
Был сделан скворечник, в котором в последующем изнутри эбоксидкой и стеклотканью выливался корпус с вложенной лицевой рамкой.
