Тема: Arduino Nano V.3

  1. #1
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    48
    Сообщений
    13,281
    Вес репутации
    10

    По умолчанию Arduino Nano V.3

    arduino nano v.3 (Arduino Nano Duo)

    Проекты для Arduino

    Внимание!!!
    В данной версии устройства Carduino устранены все недостатки, обнаруженые в оригинальной версии Arduino Nano v.3
    В оригинальной версии из-за ошибки в схеме , после перезагрузки компьютера устройство определяется как неизвесное. У продаваемого на carmonitor.ru Carduino Nano эта проблема устранена.

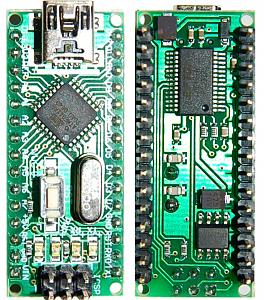

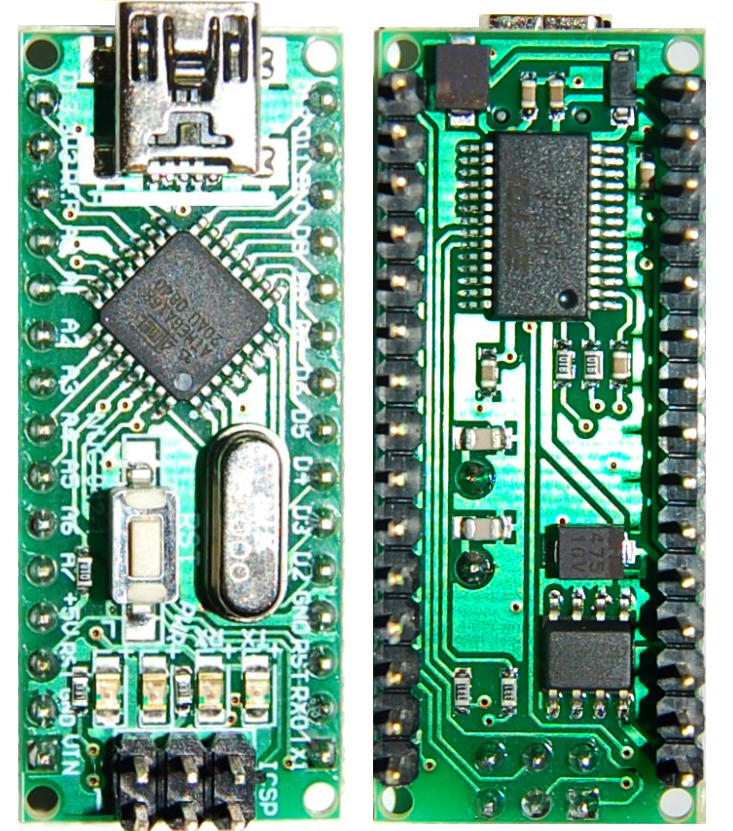

    Нажмите на изображение для увеличения.

Название:	all2.jpg
Просмотров:	1084
Размер:	324.2 Кб
ID:	5433

    arduino Nano v3 100% совместим с Arduino и Freeduino . И этот малыш при размере всего 18 X 43 мм имеет тот же функционал и на два аналоговых порта больше, чем на Arduino Diecimila, он на много удобнее в использовании, в несколько раз меньше по габаритам, процессор и мост используются теже что и в Arduino (Atmega168 и FT232R), можно питать как от USB так и от бортовой сети автомобиля, подключение к CarPC осуществляется через mini-USB .

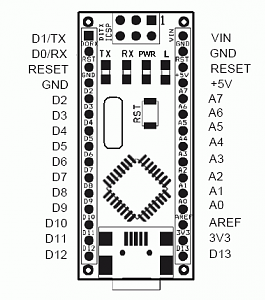

    Назначение пинов такое же как и в Arduino Diecimila (Freeduino)
    Нажмите на изображение для увеличения.

Название:	Nano_v3_pins.jpg
Просмотров:	40460
Размер:	80.8 Кб
ID:	5671

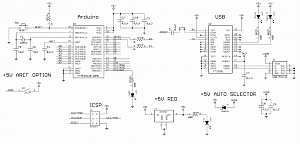

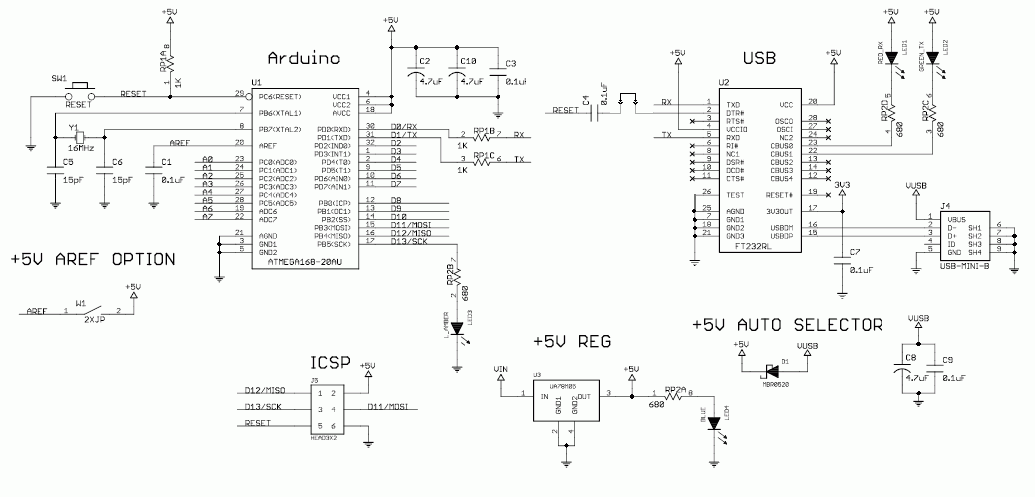

    Схема Arduino Nano v.3(Carduino)
    Нажмите на изображение для увеличения.

Название:	org.png
Просмотров:	36861
Размер:	21.4 Кб
ID:	6021

    софт используется тот же.
    Открытые проекты для Arduino (Carduino)

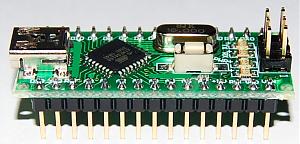

    Подходит для установки в DIP-30 панельку
    Название: 04063.jpg
Просмотров: 18143

Размер: 6.3 Кб

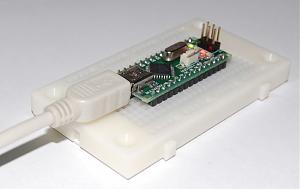

    Очень удобно использовать Carduino Nano для отладки любого устройства на макетной плате.
    Нажмите на изображение для увеличения.

Название:	all.jpg
Просмотров:	2321
Размер:	206.8 Кб
ID:	5431 Нажмите на изображение для увеличения.

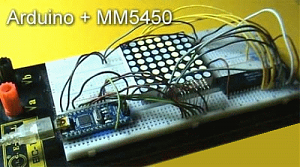

Название:	Arduino_nano_MM5450_LED_Matrix.PNG
Просмотров:	940
Размер:	69.3 Кб
ID:	5439

    В продаже будут примерно через 7-14 дней , цена будет ниже аналогов.

    Плата имеет :
    22 цифровых вводов/выводов, 6 из которых могут выдавать ШИМ сигнал
    и 8 аналоговых входов с дискретностью в 1024 значений, для сравнения у Arduino Diecimila всего 6 аналоговых входов.
    Напряжение нагрузки по каждому из выходов 40 мА
    Рабочее напряжение микроконтроллера 5В
    Входное напряжение на разъеме питания 6-20В
    Тип микроконтроллера ATmega168
    Тактовая частота 16 МГц
    Память программ (Flash) 16 KB
    Оперативная память (SRAM) 1 Кб
    Энергонезависимая память (EEPROM) 512 байт
    Размер 18 X 43 мм
    Нажмите на изображение для увеличения.

Название:	NANO_PINS.png
Просмотров:	791
Размер:	11.1 Кб
ID:	5683
    Автоматический сброс микроконтроллера при записи программы
    Миниатюрный светодиодный индикатор включения питания
    Светодиодные индикаторы режимов: (TxD), (RxD), (L)
    Автоматическая определение и переключение источников питания
    Использование мини USB разъема для программирования и связи с компьютером
    ICSP разъем для прямой загрузки программы в контроллер.
    Стандартный 2,54 мм (0,1'') шаг контактов выходных разъемов
    Кнопка ручного сброса
    Плату arduino Nano V.7 можно питать от разъема USB, от внешнего нестабилизированного источника 6...20 В (контакт 30 VIN), от внешнего стабилизированного источника +5 В (контакт 27). Система автоматически выбирает тот источник.

    Сравнение размеров Arduino Nano и Arduino Diecimila
    Нажмите на изображение для увеличения.

Название:	nan.jpg
Просмотров:	811
Размер:	58.9 Кб
ID:	5475

    Нажмите на изображение для увеличения.

Название:	nano.jpg
Просмотров:	866
Размер:	172.9 Кб
ID:	5437
    Последний раз редактировалось Chip; 22.03.2017 в 11:07.

  2. #2
    Гуру Аватар для St@rz
    Регистрация
    20.06.2008
    Возраст
    44
    Сообщений
    2,294
    Вес репутации
    793

    По умолчанию Re: Шпионские фото Carduino Nano.

    Класс!!!

  3. #3
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    48
    Сообщений
    13,281
    Вес репутации
    10

    По умолчанию Re: Шпионские фото Carduino Nano.

    А ты еще не тестил такой девайс?

  4. #4
    Гуру Аватар для St@rz
    Регистрация
    20.06.2008
    Возраст
    44
    Сообщений
    2,294
    Вес репутации
    793

    По умолчанию Re: Шпионские фото Carduino Nano.

    Пока еще нет.
    Но уже нужен. В планах заняться панелью приборов и другими проектами.
    Последний раз редактировалось St@rz; 18.08.2009 в 22:38.

  5. #5
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    48
    Сообщений
    13,281
    Вес репутации
    10

    По умолчанию Re: Шпионские фото Carduino Nano.

    Давай присоединяйся быстрей, помогу с панелью приборов .

  6. #6
    Гуру Аватар для ashu
    Регистрация
    29.01.2008
    Возраст
    45
    Сообщений
    1,161
    Вес репутации
    508

    По умолчанию Re: Шпионские фото Carduino Nano.

    Хорошая штучка... Возьму себе для экспериментов
    С уважением, Алексей
    Мой Prius NHW11

  7. #7
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    48
    Сообщений
    13,281
    Вес репутации
    10

    По умолчанию Re: Шпионские фото Carduino Nano.

    Долгожданый девайс сегодня принес курьер.
    Свежие Фото девайса в шапке.
    Прошил потестил работает отлично
    Теперь на макетке проще тестить , проводки со штекерами не требуются
    Последний раз редактировалось Chip; 19.08.2009 в 21:56.

  8. #8
    Гуру Аватар для ashu
    Регистрация
    29.01.2008
    Возраст
    45
    Сообщений
    1,161
    Вес репутации
    508

    По умолчанию Re: Шпионские фото Carduino Nano.

    Сцылку дай где покупал...
    С уважением, Алексей
    Мой Prius NHW11

  9. #9
    Администратор Аватар для Chip
    Регистрация
    08.06.2007
    Возраст
    48
    Сообщений
    13,281
    Вес репутации
    10

    По умолчанию Re: Шпионские фото Carduino Nano.

    Заказывал 2 шт. для пробы.
    Через10 дней приедет партия .
    Потерпи немного.
    Последний раз редактировалось Chip; 20.08.2009 в 01:13.

  10. #10
    Пользователь
    Регистрация
    17.07.2009
    Сообщений
    24
    Вес репутации
    119

    По умолчанию Re: Шпионские фото Carduino Nano.

    Цитата Сообщение от Chip Посмотреть сообщение
    Через10 дней приедет партия .
    какая будет цена в рознице ?
