Accent & Acer aspire one 110

[DimDim-istra]

В связи с проблеммами на pccar.ru решил озвучить свой проект здесь.
Автомобиль Hyundai Accent 2006 года за основу PCcar взят Acer aspire one 110. Сильно курочить авто не хотелось поэтому остановился на 7".
Для начала было закуплено: GPS приемник BU-353, матрица 7,0” A070VW04, сенсорная панель,USB hub D-Link. Прошерстил форумы, определился с питанием, ну и понеслось:

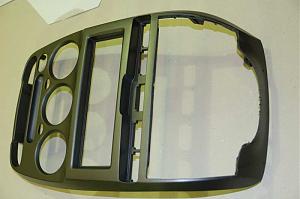

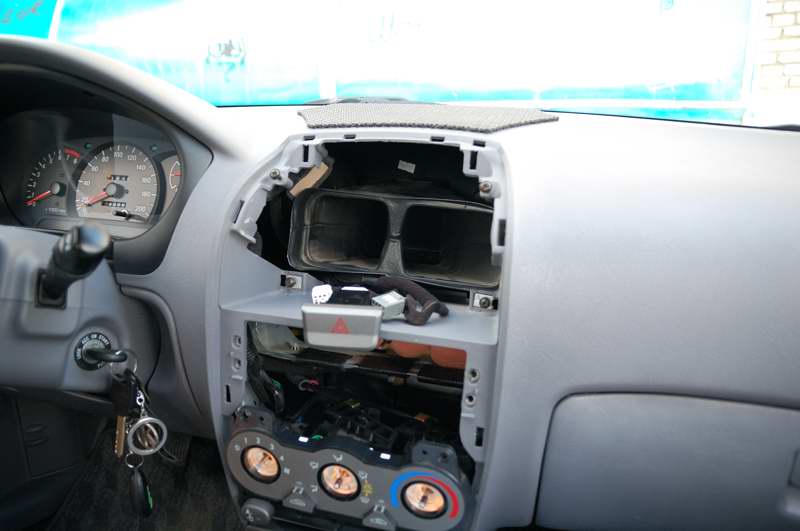

Снимаем консоль и начинаем примерки и резьбу по картону:

Мониторчик будет здесь:

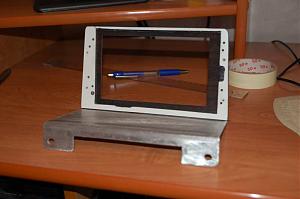

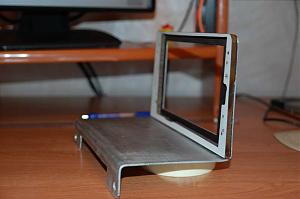

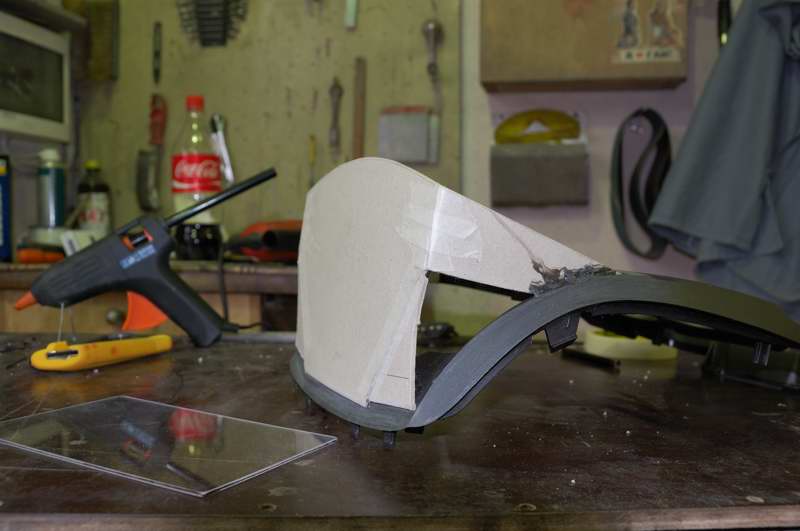

А это уже корпус для матрицы:






Ну и в сборе с тестовым блоком питания:

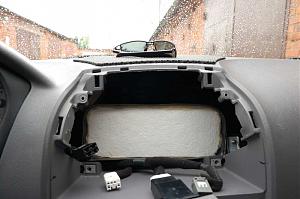

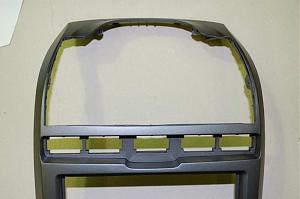

Теперь пилим консоль, ну где-то так:

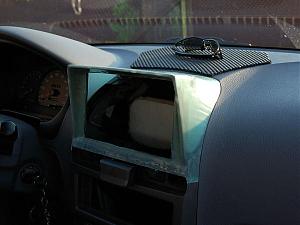

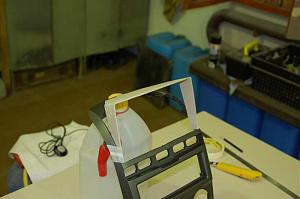

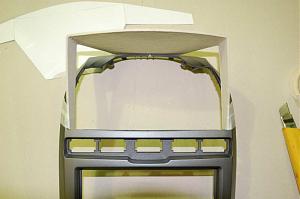

Пристраиваем козырек, пару дней покатался пока подобрал размер:




Ну а это набор всего что будет установлено:

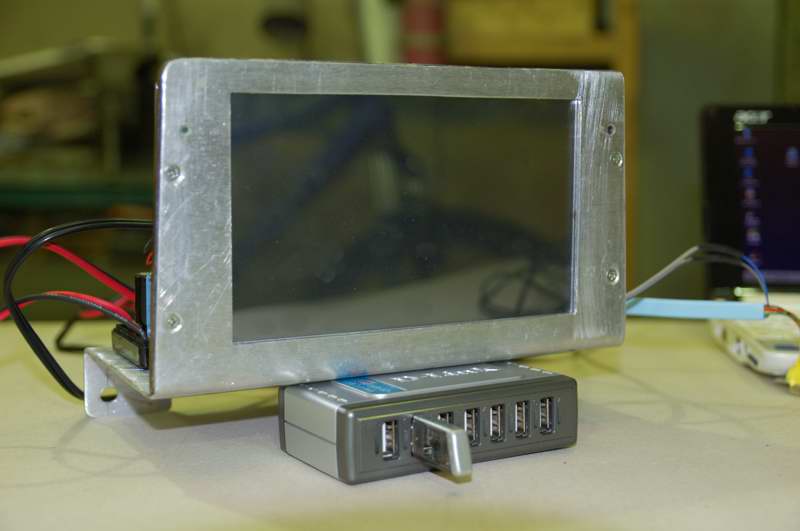

Собранный монитор с тестовым блоком питания:

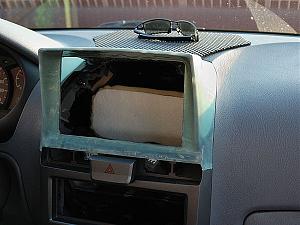

Утанавливаем для окончательной подгонки, заглушил воздуховоды,
в будущем думаю сверху в панель установить дефлекторы от Nissan Note:






Устал, потом продолжу!

[DimDim-istra]

Продолжение:

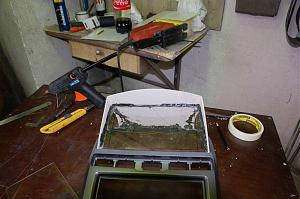

В рамочку вклеил плекс, для придания формы и фиксации, потом будет
удален за ненадобностью.

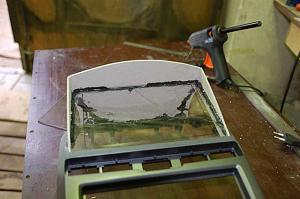

Вид с боку.

Разметка монитора.

Изымаем у супруги топик, материальчик тянулся очень душевно.

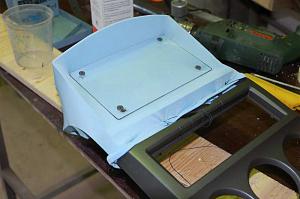

Крепим еще один кусок плекса (по размеру монитора, видимой части)

Получилось, где-то так.
Пропитываем эпоксидкой, пару трешку раз. После высыхания удаляем плекс, лишнее обрезаем.

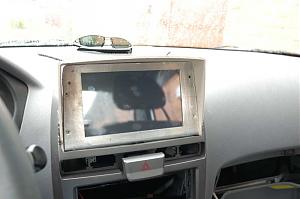

Примеряем.

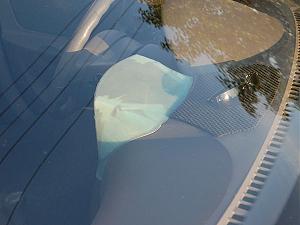

Вид с улицы:

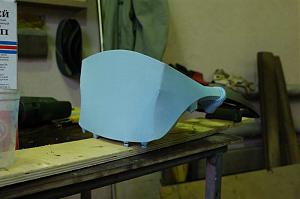

Затем следует обработка шкурочкой, шпаклюем неровности,
покрываем порозаполнителем, еще раз шкурим с водичкой и красим.



Когда красил краска порвала пластик консоли, перекрашивал еще раз,
но уже в серый цвет. А зря, графит смотрелся лучше.
Перед покраской прошелся грунтом для пластика, что-бы не получить
косяк еще раз. (Давненько не брал я в руки пистолет, для покраски).

[Alex-NN]

А что есть

покрываем порозаполнителем

?

[DimDim-istra]

Производителей много, я использую вот это:

BODYFILL 3+1
2К HS порозаполняющий грунт
Двух компонентный порозаполняющий грунт, подходящий для всех систем окраски. Может наносится на подготовленные загрунтованные или окрашенные поверхности. Подходит для нанесения по ABC и твердому пластику PVC. Смешивается с изоционатовым отвердителем BODY HARDENER (FAST - NORMAL - SLOW) в соотношении 3:1. При необходимости, разбавляется на 10-15% растворителем BODY ACRYL (NORMAL - SLOW) и наносится пистолетом с диаметром сопла 1,5-1,8 мм. Сохнет 20-30 минут при температуре 60°С Цельсия или 3 часа вне покрасочной камеры.

[DimDim-istra]

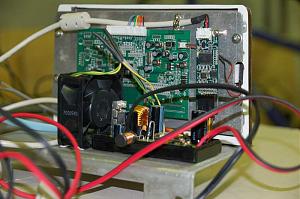

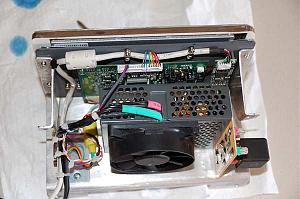

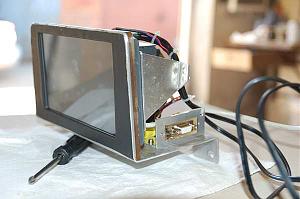

Монитор и блок питания в сборе:

Отдельно плата с реле включения, БП пока без контроллера.



Установил в торпеду все это богатство


Ну а теперь о бардаке в машине, разбираем по мелочи:

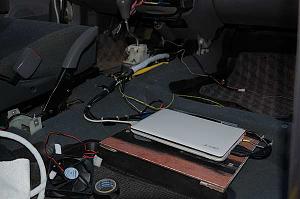

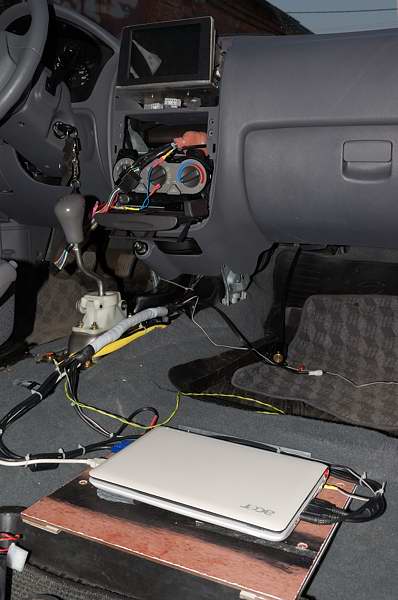

Под нетбук сделана полочка, что-бы не пинали ногами.
В полку установил кулер, на всякий случай, сейчас отключен, оказался не нужен и так не перегревается. Из Acera вывел разъем кнопки включения, пока стоит кнопка возле пепельницы, потом подключу к контроллеру БП.

Провода упрятал в гофру, так что ничего не болтается.

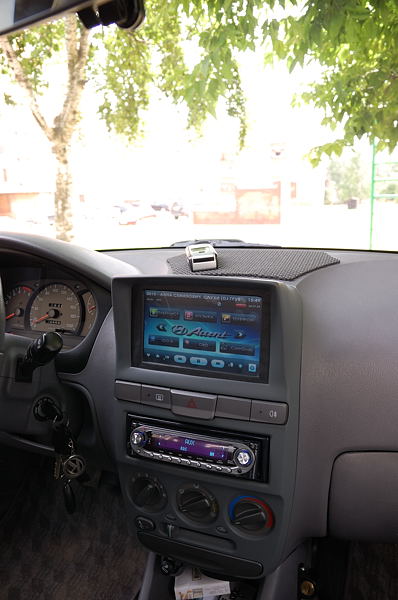

Собираем все на место:

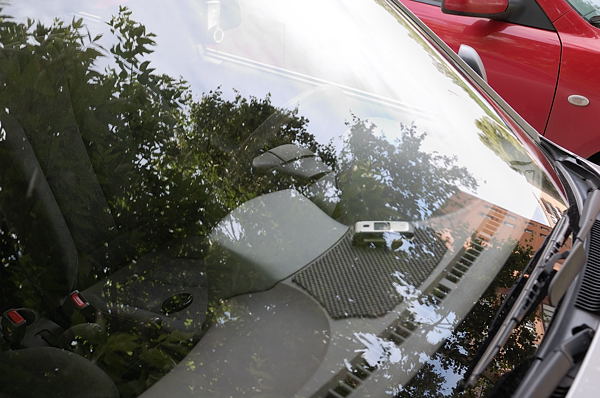

Вид с улицы:
перед зеркалом установлена вебкамера регистрации.
Отдельно не фотографировал.

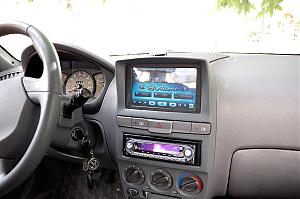

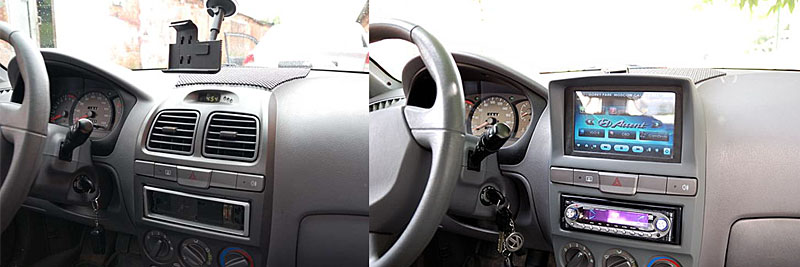

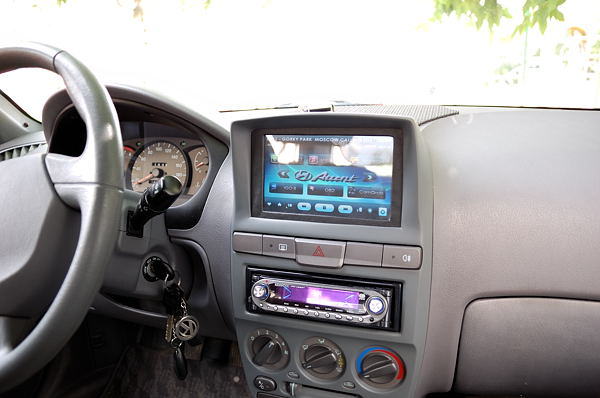

Ну и финишная для сравнения:

Но продолжение следует: БП с контроллером, установка парковочной камеры (уже приобрел) и косметические работы (консоль буду перекрашивать в графит, смотрелась лучше)

[DimDim-istra]

Пока идет работа по модернизации:

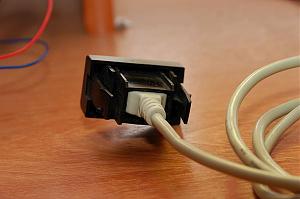

Вывел разъем USB в фальш кнопку

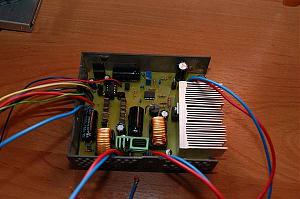

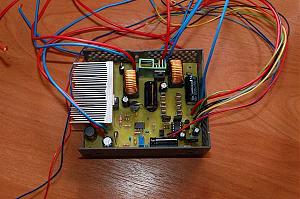

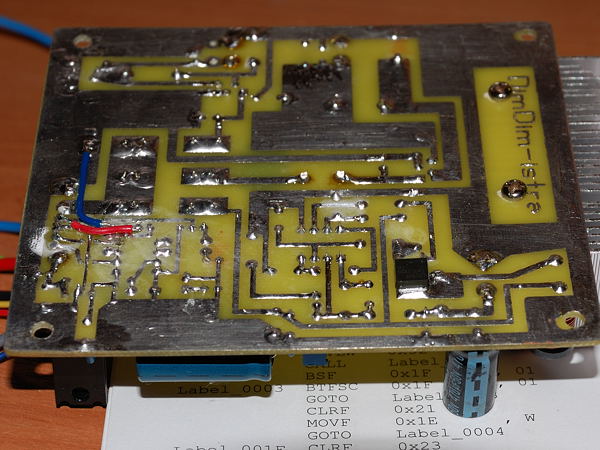

Собрал блок питания с контроллером, пока не устанавливал,
проходит тестирование на столе.

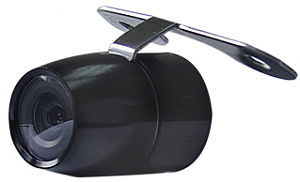

Прикупил парковочную камеру, пока собираю для нее контроллер.

[Max]

Получилось зачетно у тебя.

[XsanderS]

Отличная инсталляция +1
