Осцилограф на ЖКИ, помогите разобраться

[xeonlink]

#include <ks0108.h>
int S;
int reset = 3;
int i;
void setup(){
  GLCD.Init(NON_INVERTED);
  GLCD.ClearScreen();
}
void  loop(){

   S = analogRead(5)/20;
   i++;
   if(i >= 128){
     i=0;
    GLCD.ClearScreen(); }
    else{GLCD.DrawLine(i,S,i,64,BLACK);
    delayMicroseconds(50);}

}

Суть проблемы такая немогу приручит показания относительно верхней или нижней строчки дисплея постоянно путаница получается или негативный вход или позитивный HELP!!!!

[Chip]

Проверить мне не на чем, но
попробуй вот так:

#include <ks0108.h>
byte  S, old_S, i;

void setup()
{
  GLCD.Init(NON_INVERTED);
  GLCD.ClearScreen();
}

void  loop()
{
   S = analogRead(5)/16;
   if(i >= 127)
     {
       i=0;
       GLCD.ClearScreen();
     } else {
              GLCD.DrawLine(i,old_S,i+1,S,BLACK);
              old_S = S ;
            }
  i++;
}

[xeonlink]

sketch_sep21a:1: error: 'Byte' does not name a type
sketch_sep21a.cpp: In function 'void loop()':
sketch_sep21a:19: error: 'old_S' was not declared in this scope
не работает вот что пишет
пришлось поправить

#include <ks0108.h>

int old_S;

int S;
int reset = 3;
int i;
void setup()
{
  GLCD.Init(NON_INVERTED);
  GLCD.ClearScreen();
}

void  loop()
{
   S = analogRead(5)/16;
   if(i >= 127)
     {
       i=0;
       GLCD.ClearScreen();
     } else {
              GLCD.DrawLine(i,old_S,i+1,S,BLACK);
              old_S = S ;
            }
  i++;
}

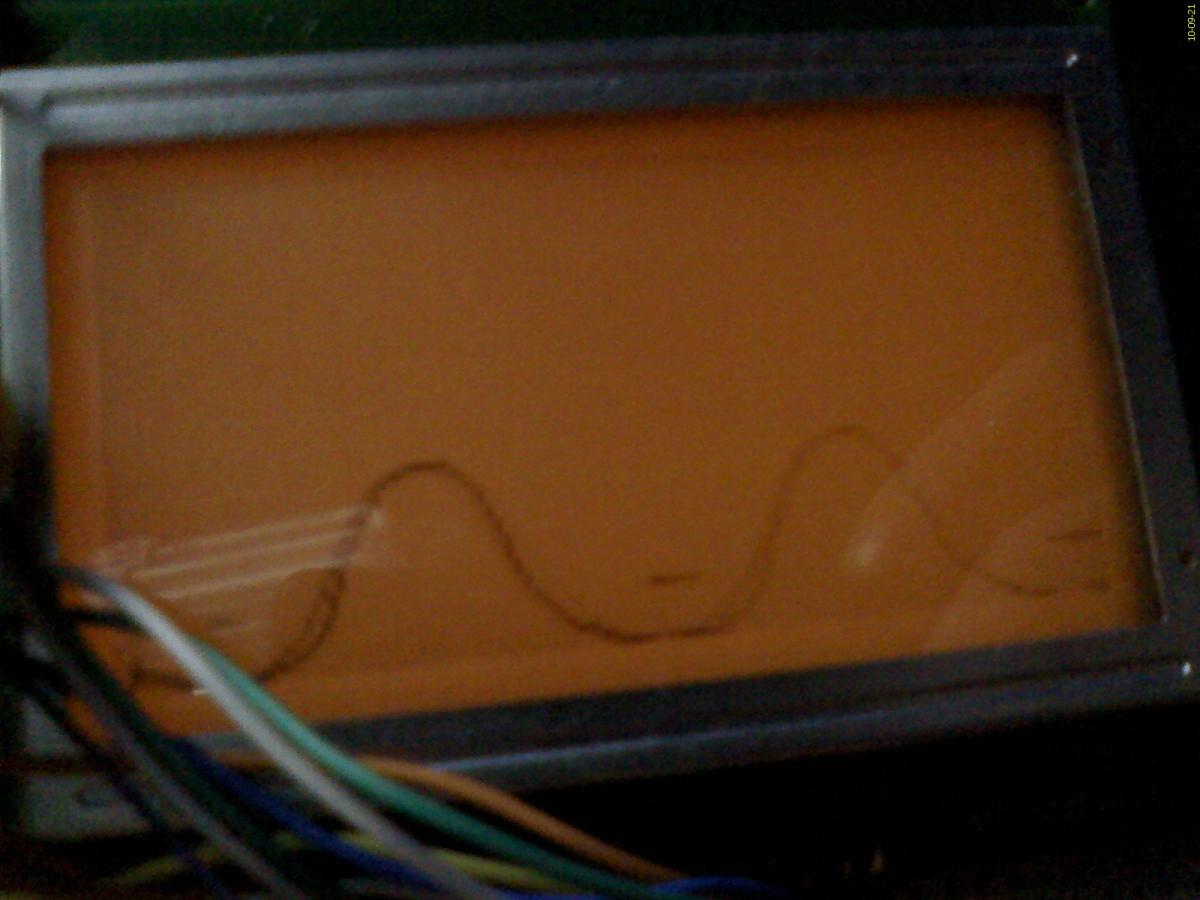

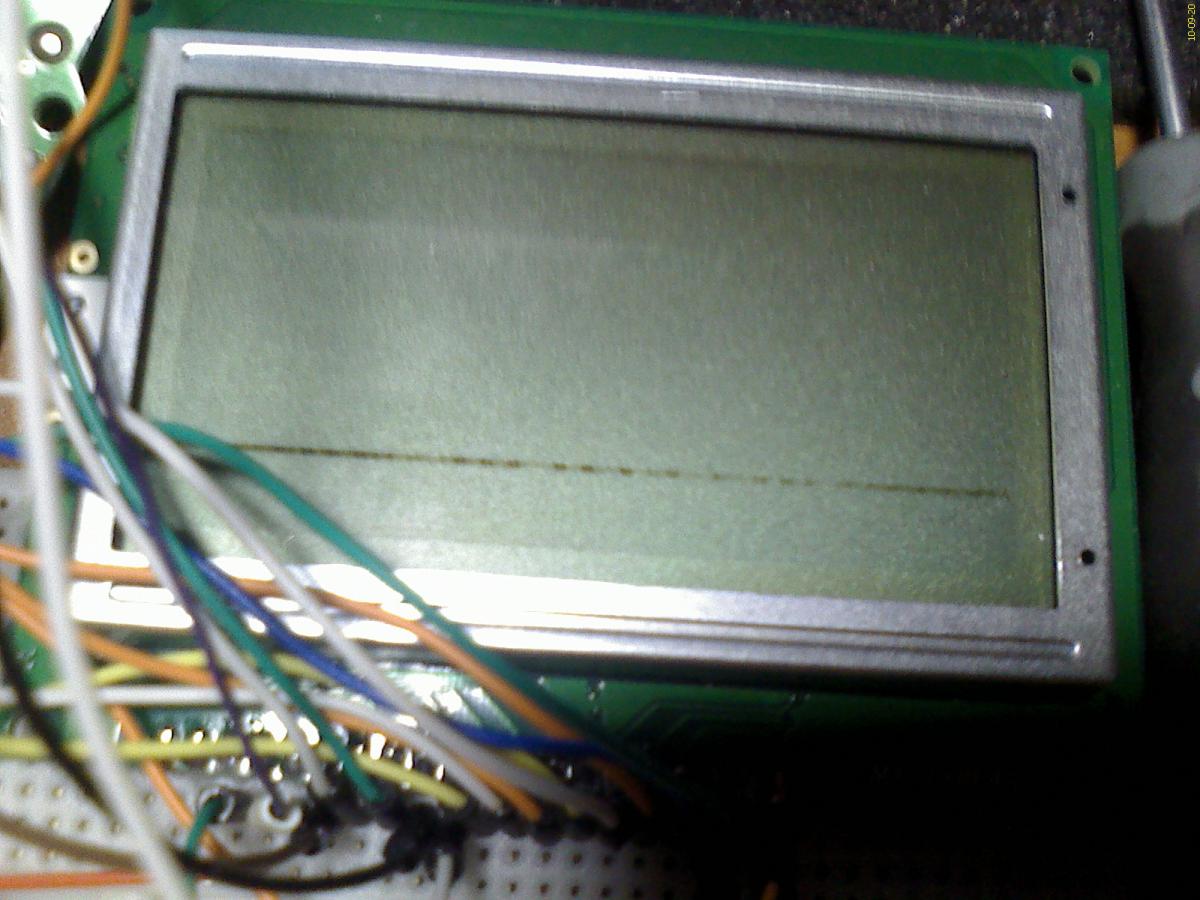

1 с подтяжкой 4к5 к массе,2 без подтяжки,3 с подтяжкой к +5: я так понял что отображение координат идет с верху в низ , как зделать снизу вверх что бы отображение графика было на оборот

[Chip]

Попробуй так:

#include <ks0108.h>

byte S, old_S, i;

void setup()
{
  GLCD.Init(NON_INVERTED);
  GLCD.ClearScreen();
}

void  loop()
{
   S = 64-(analogRead(5)/16);
   if(i >= 127)
     {
       i=0;
       GLCD.ClearScreen();
     } else {
              GLCD.DrawLine(i,old_S,i+1,S,BLACK);
              old_S = S ;
            }
  i++;
}

[xeonlink]

Спасибо за оперативную помощь CHIP все вроде работает как задумывалось, дальше решил сделать программно предделитель 50,100,200,500,1000,2000, мкс.

[Chip]

Я бы еще посоветовал, для увеличения быстродействия считывать 128 байт с аналогового порта в оперативку а потом прорисовывать. Тогда можно будет до 4 кГц аналоговый сигнал смотреть этим приборчиком. А то библиотека съедает время при прорисовке

[xeonlink]

Увы пока не могу этого делать, с ардуиной всего 2 недели знаком, раньше только c PIC-16 на асемблере работал а так желание есть учиться смотрю вроде чего получается

[xeonlink]

Подскажи как или намекни как писать в ОЗУ и Читать из неё в ЖКИ

[Chip]

Все очень просто.
Пример:

  for (i=0;  i < 128; i++)
  {
   MyBuff[i] = analogRead(5)/16;
   }

Потом в другом цикле вытаскиваешь из массива значения и рисуешь

 for (i=0;  i < 128; i++)
  {
   GLCD.DrawLine(i,64-MyBuff[i],i+1,old_S,BLACK);
  }

[xeonlink]

#include <ks0108.h>
byte MyBuff[1000];
byte S, old_S, i;
int button = 12;
void setup()
{
  pinMode(button, INPUT);
  GLCD.Init(NON_INVERTED);
  GLCD.ClearScreen();
  digitalWrite(button, HIGH);
}

void  loop()
{
   for (S=0;  S < 128; S++)
  {
   MyBuff[S] = 64- analogRead(5)/16;
   }
   if(i >= 127)
     {
       i=0;
       GLCD.ClearScreen();
     } else {
              GLCD.DrawLine(i,old_S,i+1,S,BLACK);
              old_S = S ;
            }
  i++;
}

видимо не правильно понял чето не так
