    По умолчанию Проблема с прошивкой бутлоадера

    Добрый день.

    Собрал на макетке минимальную схему ардуино по вот этой http://itp.nyu.edu/physcomp/Tutorials/ArduinoBreadboard инструкции.

    Прошиваю через LPT. Питание на схему подается 5в через стабилизатор, кварц 16МГц.

    Светодиод 13 при подключении к LPT горит в пол силы по сравнению со светодиодом питания. При попытке прошиться начинает моргать то сильнее то слабее.

    Но в результате высвечиваются такие строки:

    avrdude: AVR device not responding
    avrdude: initialization failed, rc=-1
    avrdude: Yikes! Invalid device signature.
    avrdude: Expected signature for ATMEGA168 is 1E 94 06
    avrdude: AVR device not responding
    ***failed;
    avrdude: verification error, first mismatch at byte 0x0000
    0x00 != 0x07
    avrdude: verification error; content mismatch


    подскажите пожалуйста какую диагностику схемы можно провести что бы хоть как то обнаружить в чем может быть проблема... насколько я понимаю он ввобще не видит AVR...

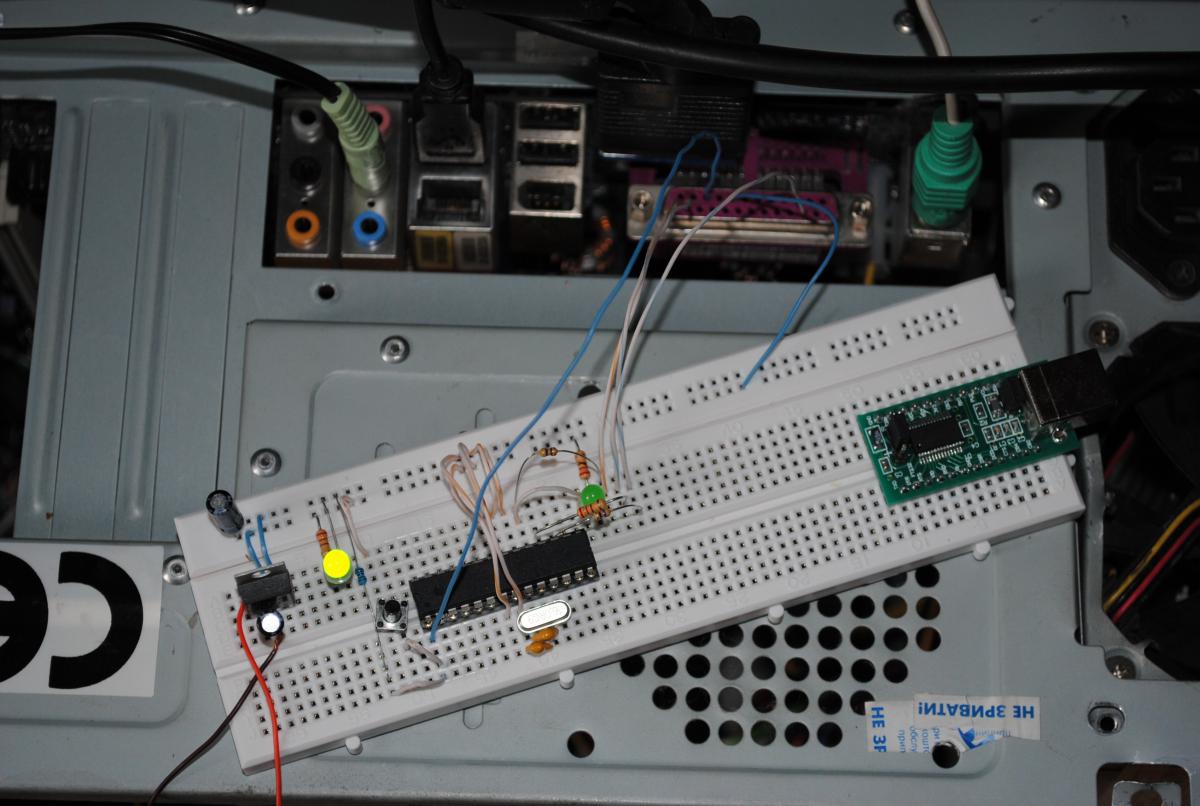

    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	DSC_63606.jpg
Просмотров:	315
Размер:	108.2 Кб
ID:	12498

  2. #2
    Пользователь
    Регистрация
    12.02.2008
    Сообщений
    52
    Вес репутации
    140

    По умолчанию Re: Проблема с прошивкой бутлоадера

    Светодиод свется с разной яркостью потому что на нем не постоянное напряжение , а импульсы с высокой частотой.
    Можно посмотреть конфиг avrdude и схему программатора?

  3. #3
    Модератор
    Регистрация
    06.07.2008
    Возраст
    40
    Сообщений
    414
    Вес репутации
    366

    По умолчанию Re: Проблема с прошивкой бутлоадера

    если у тебякупленная мега, то она имеет фьюзы, заставляющие ее работать от 1 мегагерца (внутреняя rc цепочка 8 МГц с делителем 8). Поэтому может нужно добавить что-то вроде -B 4800
    В остальном - проверяй разводку.
    Последний раз редактировалось SBorovkov; 21.06.2011 в 02:23.
