Корпус для INTEL D945GCLF

[St@rz]

Выкладываю чертежи для лазерной резки в формате CorelDRAW.
Корпус получается размером 186Х176Х55.
Толщина листового железа 0,5 мм.
Позже выложу фотографии.

[Stasik]

Сообщение от St@rz

Выкладываю чертежи для лазерной резки в формате CorelDRAW.
Корпус получается размером 186Х176Х55.
Толщина листового железа 0,5 мм.
Позже выложу фотографии.

Попробую зафигачить на лазере, из дюральюминия, но после 20 числа.

[St@rz]

Для крепления материнской платы и блока питания делаются углубления пример, в которых сверлятся отверстия и нарезается резьба для болтов стоек.
Для крепления жесткого диска делается специальный вырез в детали крепление.
Отверстия для подачи питания и кнопки расположишь на свое усмотрение.

[St@rz]

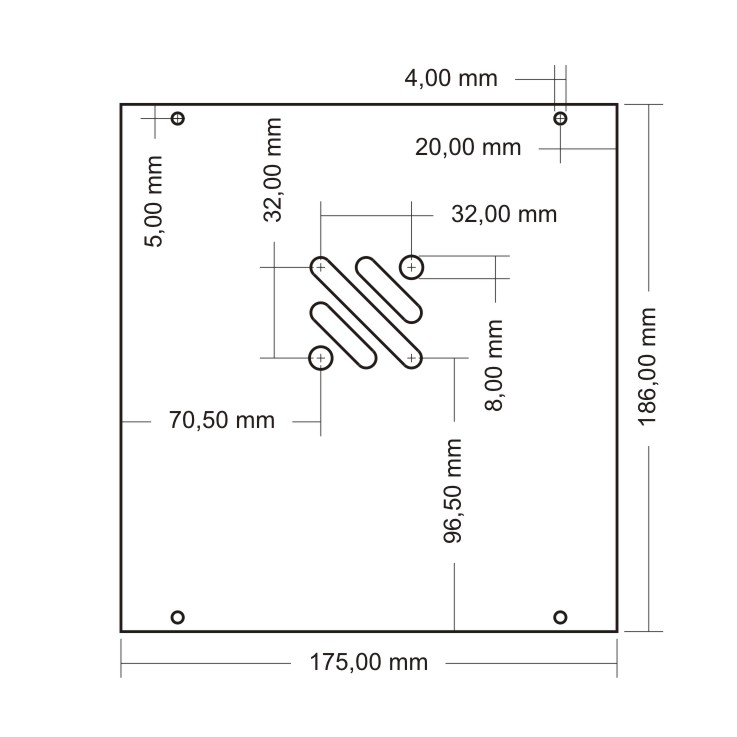

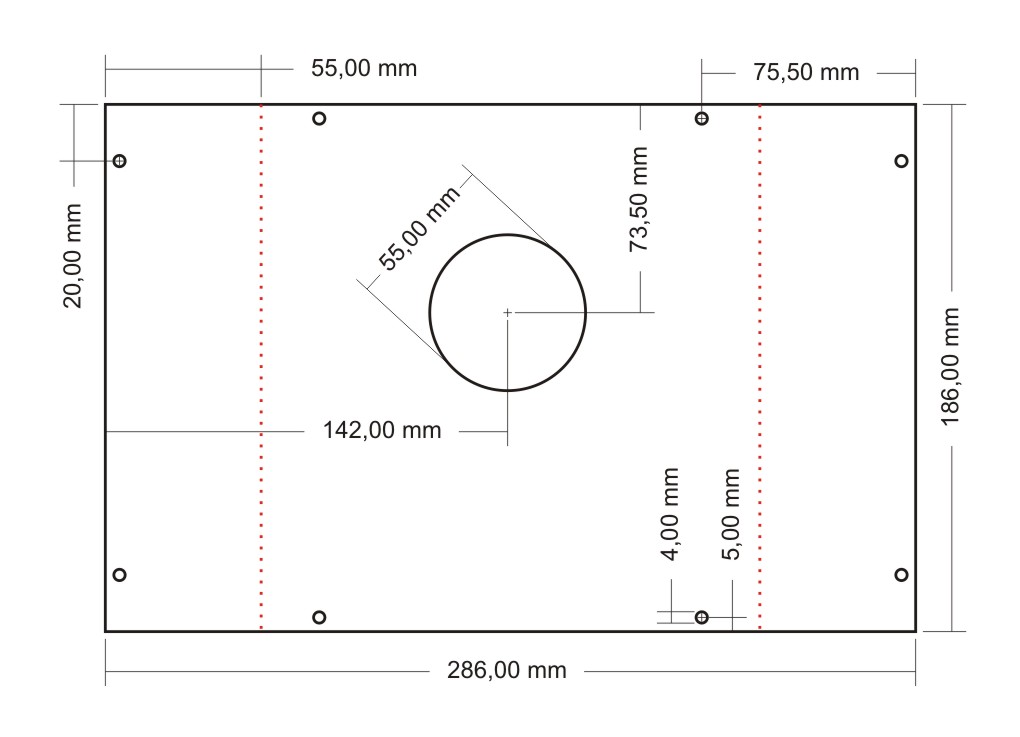

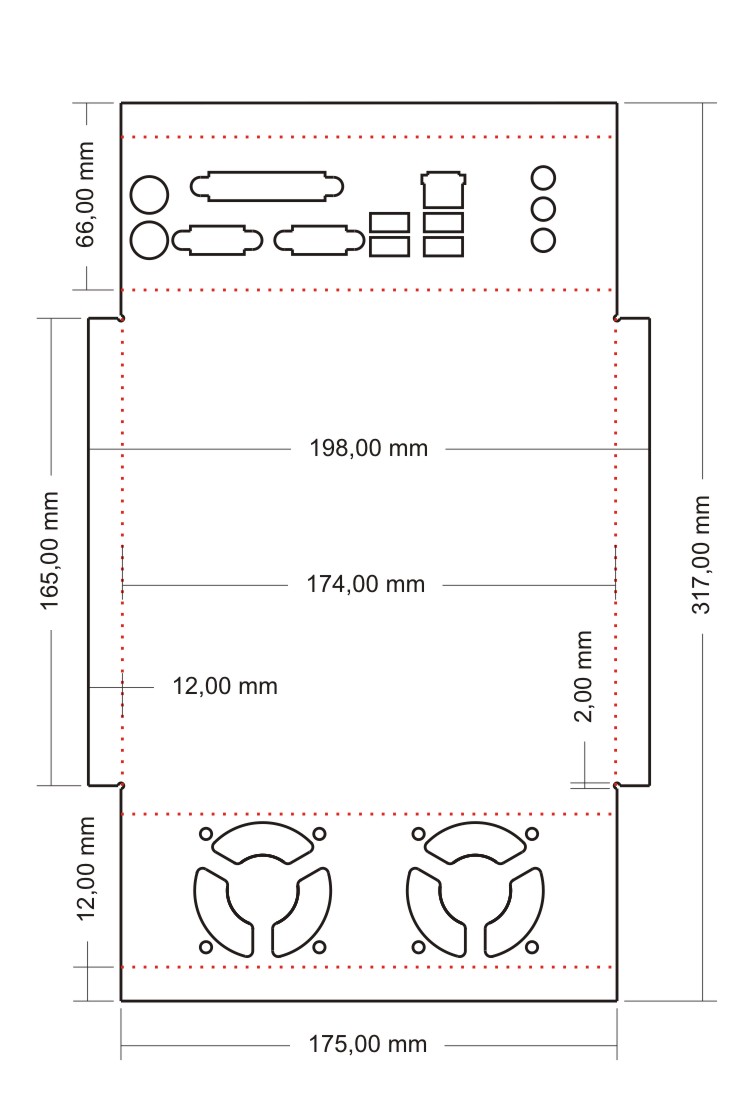

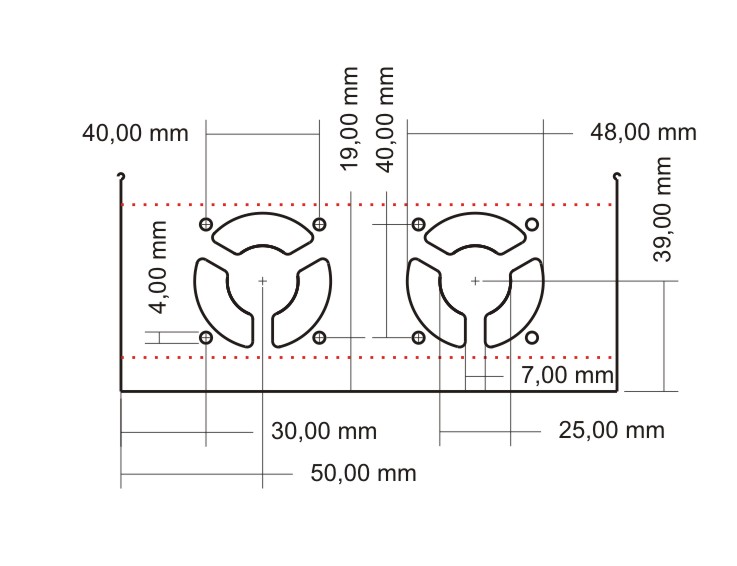

Добавил рисунки в формате JPG с указанием размеров.

[St@rz]

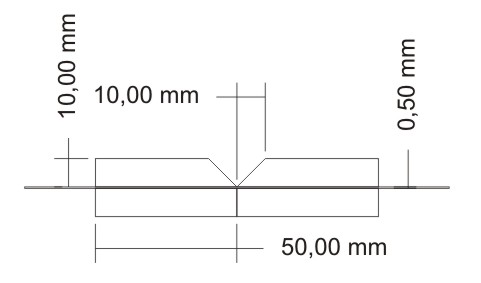

Для того, что бы согнуть железо лучше использовать специальное приспособление.

Берем четыре металлические пластины, сечением 10х50мм, и длиной 186 мм.
Две пластины должны иметь срезанную под 45 градусой одну сторону
(как нож, только не с двух сторон, а с одной).
Кладете две пластины рядом, на них лист металла, линией сгиба на линию соприкосновения пластин.
Сверху пластины со скосом, скосом вверх и друг к другу.
Зажимаете пластины струбцинами (надо минимум четыре) или маленькими тисками.
Затем гнете, куда, наверное понятно. Для этого и скосы на пластинах.
Пластины обеспечивают минимальный радиус изгиба.

[(vS)]

а почему из металла?
чот я все же за безкорпусной вариант... поставлю, посмотрим сколько проживет

[Chip]

Для HDD нужно было бы отверстия на вехней крышке предусматреть, а так зачетный корпус!

[St@rz]

Сообщение от (vS)

а почему из металла?
чот я все же за безкорпусной вариант... поставлю, посмотрим сколько проживет

Мне тоже нравится безкорпусное решение, но не в каждой машине его можно реализовать.

Сообщение от Chip

Для HDD нужно было бы отверстия на вехней крышке предусматреть, а так зачетный корпус!

Верхнюю крышку решил не резать что бы не портить внешний вид. Все будет крепится на этой пластине.

Под разные б/п отверстия сверлятся в разных местах. Но больше интересует где расположить ушки для крепления жесткого диска. Со стороны разъемов или сбоку процессора.

[St@rz]

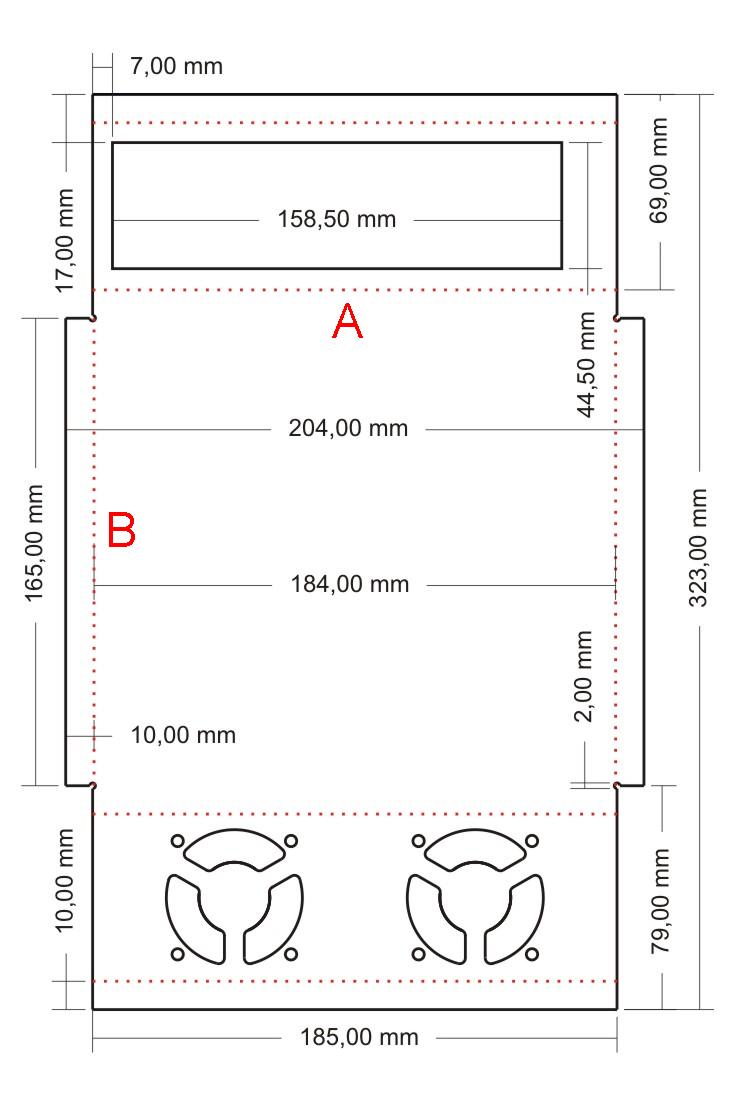

Начертил универсальный корпус для плат mini-ITX. Размерами получился 186Х186Х60. То есть увеличился на 10 мм в ширину и 5 мм в высоту.
Но так и не могу решить где расположить жесткий диск. У разных плат процессоры расположены по разному. Какие будут мнения? Где и как его лучше расположить? Со стороны А, или со стороны В?
Большая просьба. Выскажите свое мнение и предложите варианты решений.

[(vS)]

наверно всетаки В, на А там и разъемы и еще всякая хрень, В все же мне кажется более свободным, хотя на том же интеле 201м там кажется радиватор чиписэта
